炉前就地点火控制系统

系统概述
　　Q-87型轻油燃烧器作为点火及稳燃油枪，每台燃烧器配一只Q-87型轻油燃烧器。点火方式为二级点火，即高能点火器点燃点火油抢，点火油抢点燃一次风粉混合物。每两只油燃烧器配一只就地点火柜，实现就地设备的程序控制，就地点火控制柜能够接受BMS的控制信号同时又能将就地设备的状态信号反馈给BMS ,实现就地点火控制设备与BMS之间信号互相传递。
　　Q-87型轻油燃烧器是一种独立的1类点火器，应用于主燃烧器点火，稳燃，暖炉。它的出力范围为8-0Mbtu/hr。可设计应用与新型及各种类型的大多数燃烧器相匹配。
　　Q-87型轻油燃烧器包括导管组件、油枪、高能点火装置(HESI)，导管组件包括燃烧器工作部件、枪体外罩和HESI点火杆，导管顶端装有一个的锥形不锈钢稳燃罩，起稳定火焰燃烧的作用。油枪有一个推进装置，使在点火时将枪推到燃烧区域，在维护时退到导管内。冷空气从低压的冷却风源输送到导管内，保证油枪和稳燃罩的冷却。制造厂安装的一个NEMA-4接线盒将电气连接部分预装在燃烧器顶部。一个12焦耳每秒3次的高能点火器HESI为燃料提供点火能量，HESI点火枪头是一个自我清洁型的，用螺纹连接可拆卸的部件。
　　安装管焊接在燃烧器的护板上，支撑燃烧器组件。燃烧器导管组件滑入安装管中，并用夹环固定，防止风箱压力从安装管和导管间泄漏。

系统特点和应用
　　综合了目前国际上应用的喷雾燃烧技术，它以蒸汽或压缩空气注入燃油产生的气液流作为燃油雾化的动力，利用气液流的产生、运动、变形、加速直到出口破裂雾化等全过程来达到良好的雾化。其控制系统成功地将电子自动点火、火焰监测、油枪自动伸缩和计算机控制技术结合起来。因此，该产品在燃油经济性、运行可靠性、维修简捷性和适应性等方面均处于国际领先水平。
　　该系统具有能量高、点火可靠、寿命长、抗污能力强、安装简单、操作轻便、免维护等特点，广泛运用于电站、石化、化工、纺织、冶金等行业的燃烧器点火和控制。

系统组成
1.点火及稳燃油枪
　　点火及稳燃油枪采用Q-87型机械雾化油枪，它采用简单机械雾化，在油压为2.5MPa的工况下，每小时燃烧0.8T燃油，能很好的满足锅炉启动时煤粉燃烧器的主火焰点火和稳燃。另外，充分考虑油压的变化，Q-87型轻油燃烧器调节比为1.5:1，从而保证启动过程中锅炉点火稳定，使燃烧器稳定着火，连续可靠地运行。

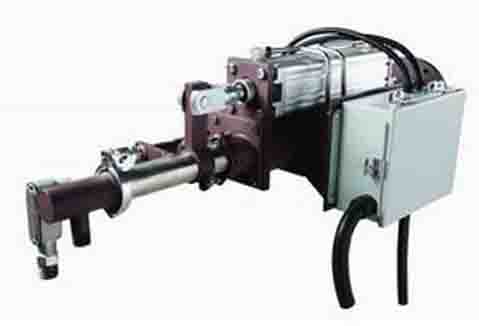

　　Q-87型轻油燃烧器为组合式油枪、点火枪装置。主要部件包括：“Z”型油枪、高能点火器(HESI)和油枪、 点火枪推进装置以及油枪、点火枪进退限位开关。
2.高能点火器(HESI)
　　经FM认证的高能点火器属专用点火器，可用于油/气燃烧器或小型燃烧器的直接点火。具有安全、可靠的特征。高能点火器主要包括3部分：电源、点火枪和电缆。
3.油枪气动推进器
　　产品结构紧凑，动作精度高。
4.就地点火控制柜
　　就地点火控制柜有程控、就地两种状态，状态的切换可以由集控室操作控制，也可以由就地控制柜手动/遥控切换开关控制，两种状态下的各种操作相互闭锁。
　　就地控制设置手动/遥控切换开关。
　　就地点火控制柜满足电厂 DCS控制要求，就地点火控制柜与DCS系统的接口由点火控制柜经继电器转换后隔离送出。就地控制柜的功能应满足BMS系统对就地点火设备的控制要求，能够实现相互信号传递。
　　就地点火控制柜及组合式推进器可分别实现锅炉点火和正常运行时点火设备的进退操作。
　　就地点火控制柜与外界的所有接口信号均提供在就地控制柜的端子排上。
　　点火器发火时间由就地控制柜时间继电器控制，其控制设备要求采用质量可靠的继电器。
　　就地点火控制柜能满足炉前系统燃油控制阀的使用要求。
　　就地点火控制柜上显示油枪和点火枪的位置反馈、油阀和吹扫阀的阀位信号。就地点火控制柜能够控制点火器的发火时间，点火时间到自动退出点火枪。
　　油枪和点火枪的电磁阀集中布置在控制箱内。在控制箱上装有按钮和显示灯，显示内容包括阀门的运行状态，油枪行程位置，点火器行程位置等。
　　就地点火控制柜的元器件采用国际品牌的产品，机柜的防护等级为IP55。使用温度满足-25℃~80℃的要求。
5.电源柜
　　接受外部供电系统的电缆供电，配置相应的开关，实现对每只就地点火控制柜配供电。输入电源：220VAC，30A
　　电源柜的元器件采用国际品牌的产品，机柜的防护等级为IP55。
