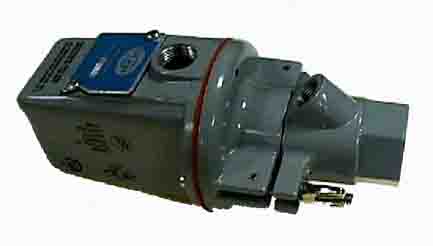

Fireye 45系列火检探头(Forney DPD)

概述
　　45UV 系列火焰检测器是带有自检功能的火焰传感装置。当与兼容的火检控制器（带自检功能）配用并供电的情况下，可检测到发出紫外线辐射的火焰的有无情况。发出 UV 的典型燃料包括天然气、丙烷、甲烷、丁烷、煤油、轻石油馏出物和柴油等。当燃烧蒸汽雾化油或煤粉时，建议使用红外线火检45IR。

应用
　　当使用放大器时，45系列火检为用于工业的单燃烧器和多燃烧器提供熄火保护。应用领域有电站锅炉、工业锅炉和大型熔炉或煅烧炉。45UV5 火检仅监测一个燃烧器的火焰。点火火焰和主火焰可以单独监测（2 个火检）或在一起监测（1 个火检）。当观察位置合适时，火检可以分辨出被监测燃烧器火焰和其它燃烧器火焰以及背景火焰等。
　　注：火焰检测器对火焰的响应取决于燃烧器结构以及火焰的紊流和光谱特性。

安装附件
转动安装接头（万向接头）：
　　火检转动安装接头用于火检安装后视角的调整。
孔板：
　　孔板用于限制视野（目标区域）范围，减少气流，维持空气滞留以及增加火焰和背景辐射的辨别度。孔板可用一只孔板护圈来固定于转动安装接头的转动球内，也可放于 1”的连接管内（该连接管不随机提供）。
　　火检瞄准火焰区域的理想范围应为目标火焰前沿截面积为4-25平方英寸处。火焰前沿为燃烧空间中的一个平面，区分未燃尽燃料和燃烧燃料区域。例如：如果一个直径为1/2"的孔板置于距探头透镜 1 英尺的安装接头转动球中，转动接头位于 4 英尺深的风箱上，而且如果稳定火焰的范围为风箱外 5 英尺，那么，火焰前沿的目标区域为 19.6 平方英尺。
热绝缘短管（隔热管）：
　　热绝缘短管用于阻止热从火焰观察管传输到火检探头上。
带有石英窗的密封接头（石英视窗）：
　　密封接头，当探头的连接管中需装联管节或密封时应使用该密封接头。石英窗可阻断炉膛压力，防止热气体、烟灰直接接触到探头污染透镜。尺寸为 1"美国标准锥管螺纹。
当使用密封接管时，必须在接管的下方接入一个 1"Y 型接管用于提供吹扫风接入口（堵住 3/8”开口）。
电气附件：
　　当固态探头（45RM1，45RM2，45RM4，45FS1，45UVFS1）和 45UV 探头一起使用时，应使用二极管。火检电缆（4 根 18AWG 线，2 根 22AWG 线）或（4 根 18AWG 线，4 根 22AWG 线，公共屏蔽）；用于连接火检探头和控制器接线端。
