85UVF 85IRF系列火检探头

概述
　　Fireye生产的85UVF/IRF系列火焰检测器是应用了固态火焰检测传感器的微处理器设备。它设有一个可以自动设定ON/OFF
（有火/无火）门槛值的内部继电器，因此取消了远程放大器或者火焰开关。
　　该系列火检探头检测目标火焰产生的调制振幅（即火焰闪烁特性），可检测宽广的频率。在探头的设定程序中，目标火焰的振幅将会与最佳的ON/OFF值一起被自动储存。合适的传感器增益也将自动选取。探头兼有全部自诊断和电子自检功能。
　　85UVF/IRF探头由于事先设定的熄火响应时间（FFRT）的不同，以及防爆等级的不同而分成不同型号并且都己获得认证。
　　85UVF火焰探头需24Vdc供电，随机附带10-foot(3 meter)长的电缆。还有标准4-20mA的火焰强度输出。

应用
　　85UVF自检探头可被用来检测诸如：天然气、焦炉煤气、丙烷、甲烷、丁烷、煤油、轻油和柴油等燃料的紫外线。
　　典型应用：管道燃烧器、工业燃气燃烧器、炼油厂燃气设备、低NOx燃烧器、废气焚化炉。
　　85IRF自检探头可被用来检测诸如：轻油、重油、煤粉、液体燃料和固体燃料的红外线。
　　典型应用：管道燃烧器、工业燃油燃烧器、工业燃煤燃烧器、炼油厂燃油设备、废油焚化炉。
　　注意：由于Phoenix火检探头使用固态火焰检测传感器，其可应用于多种燃料环境，例如UV型探头典型应用于气体燃料，
也可应用于轻油和重油燃料。但在确定前要做100%的应用测试。

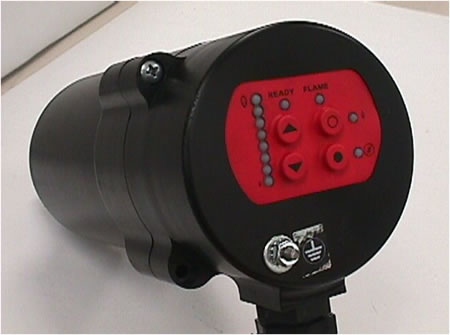

操作界面
　　在探头本体上通过按钮式小键盘和LED显示屏来形成操作界面。它能连续显示火焰信号、火焰继电器状态、所选运行模式下的探头状态。简单的按键操作可以在几秒内完成设定程序。另外对于远程界面控制，可输出火焰开关信号、故障开关信号和4-20mA火焰强度信号。

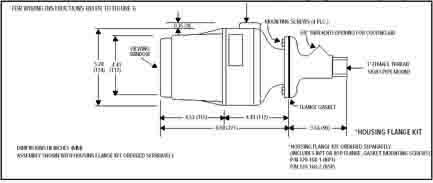

安装附件

Fireye推荐使用隔热管（P/N 35-127）。
24V直流电源
85UVF、85IRF系列火焰检测器提供两种DIN导轨安装24V直流电源。

内容	注意
24VDC开关电源，50W，100-240vac 50/60Hz输入，24vdc/2.1A输出，可带8支检测器，尺寸：82mm（高）* 90mm（宽）* 91mm（深）	1，2
24VDC开关电源，100W，100-240vac 50/60Hz输入，24vdc/4.2A输出，可带16支检测器，尺寸：82mm（高）* 145mm（宽）* 91mm（深）	1，2
DIN安装导轨，305mm长	2
DIN安装导轨，610mm长	2
DIN安装导轨，914mm长	2

注意：
1．在电源水平安装并且环境温度为50℃时，电源输出功率达到最大额定值。在电源水平安装并且环境温度为60℃时，电源输出功率会下降25%。
2．当电源安装在一行时，建议电源之间至少间隔20mm。
